4.1.4. Quatrième étape : distribution

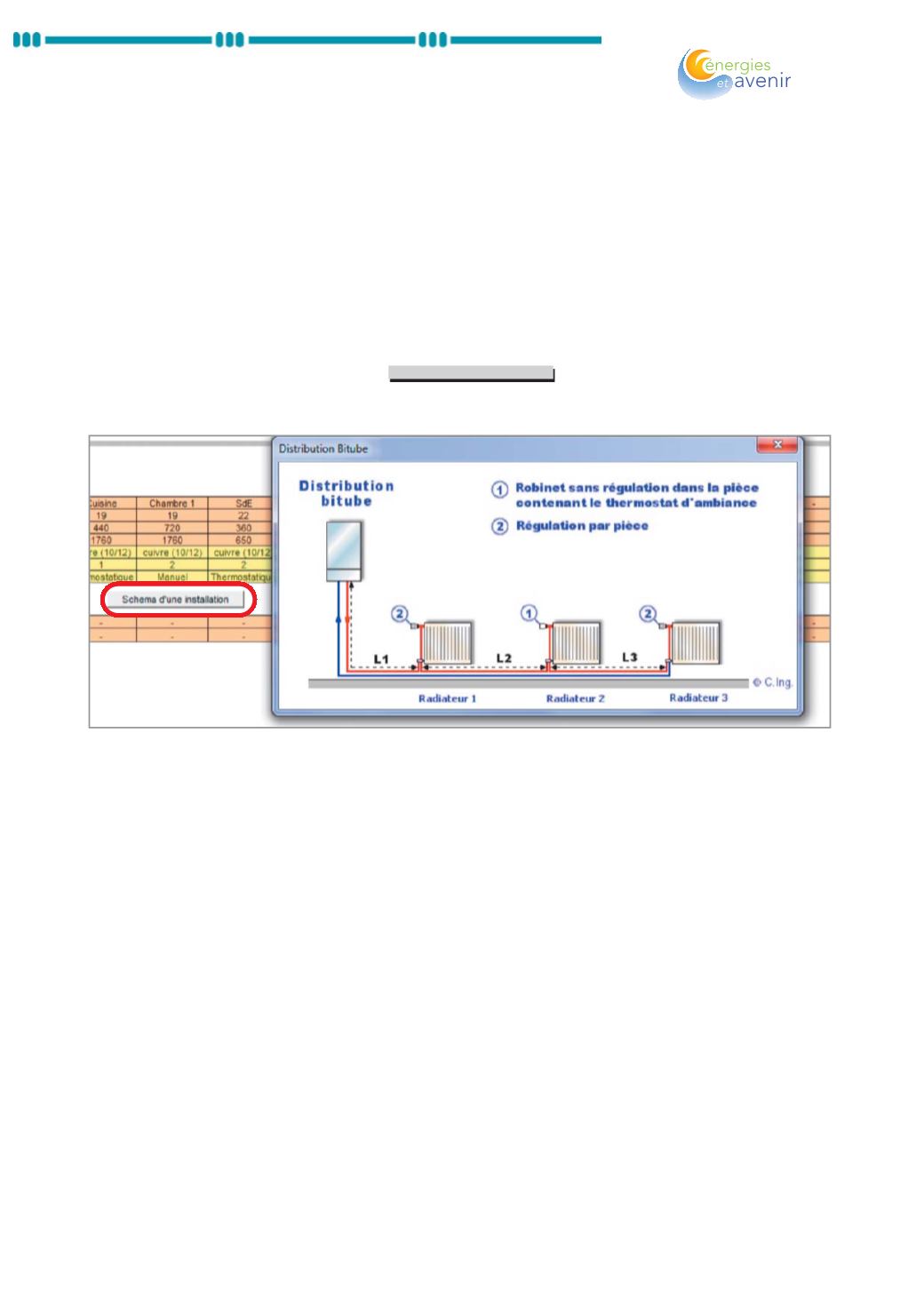

Dans cet onglet, on dimensionne la distribution de chaque pièce. Pour cela, l’utilisateur indique, pièce par
pièce, le type de tube, la longueur du circuit aller et le type de robinet. Un exemple de schéma d’installation
est représenté en cliquant sur le bouton
pour montrer l’ensemble des données
à indiquer.
L’installation de chauffage est ensuite redimensionnée en fonction de cette distribution, notamment au
niveau des températures de départ et de retour ainsi qu’au niveau des débits.
Le delta de pression d’équilibrage est calculé lorsqu’il n’y a pas de plancher chauffant afin de bien équilibrer
l’ensemble des émetteurs.
4.1.5. Cinquième étape : optimisation
Dans ce dernier onglet, l’utilisateur vérifie la cohérence entre une température de départ imposée et le
dimensionnement des émetteurs. Deux possibilités s’offrent à lui :
• il conserve les types d’émetteurs décrits précédemment :
l’outil calcule alors la taille minimale de
l’émetteur permettant d’avoir la température de départ indiquée,
• il choisit de modifier intégralement l’émetteur d’une pièce.
Là encore, l’outil calcule les dimensions
minimales de l’émetteur.
L’outil indique ensuite si l’émetteur doit être modifié par rapport à la solution d’origine.
Les différentes caractéristiques de l’installation de chauffage sont ensuite indiquées (températures et débits).
Schéma d’une installation
