évaluation de l’installation existante
4
32

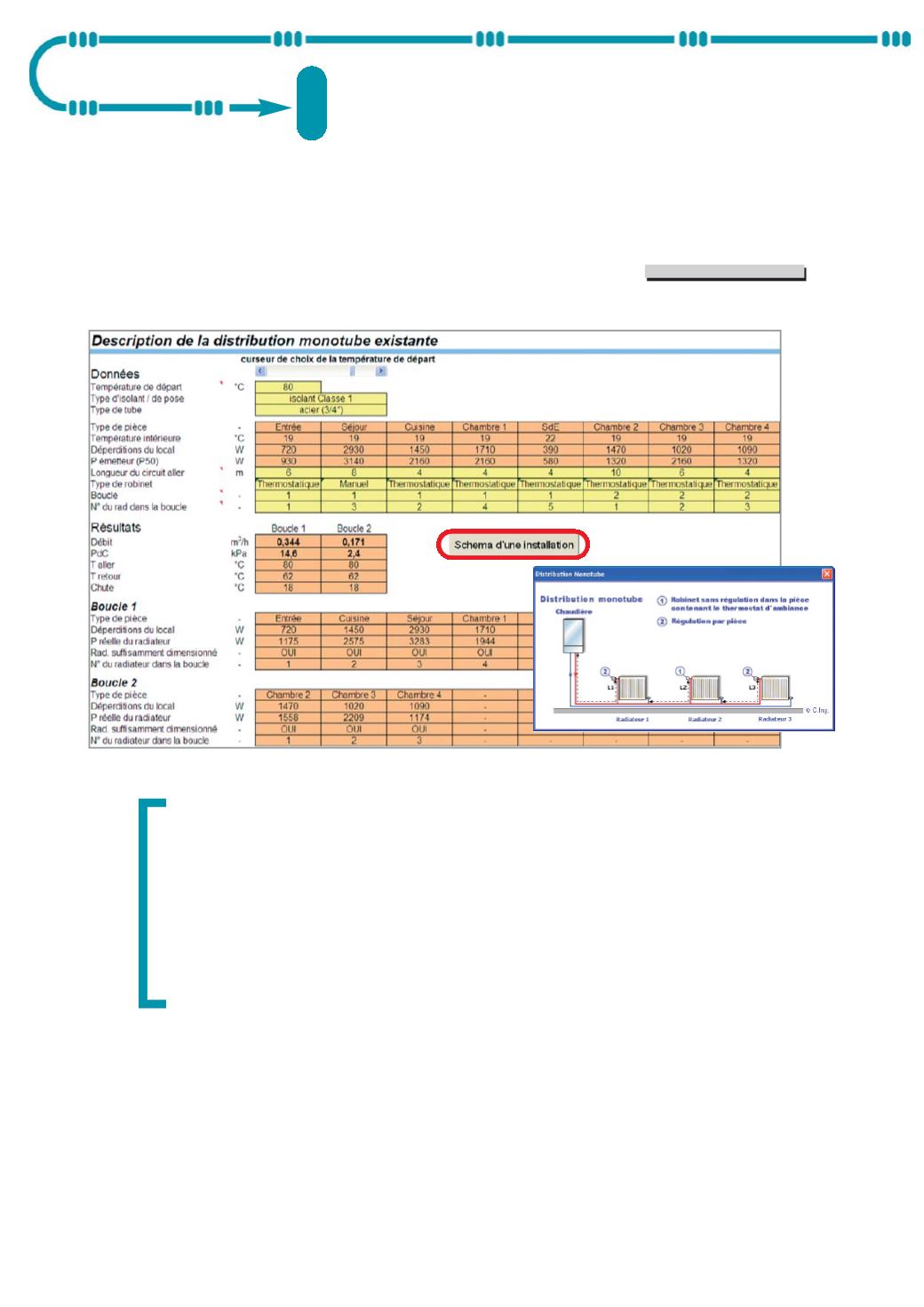

Un exemple de schéma d’installation est représenté en cliquant sur le bouton
afin
d’y montrer l’ensemble des données à indiquer.
Remarque :
la saisie de ce mode de distribution est aidée par plusieurs messages d'erreurs
qui préviennent sur la présence d'une erreur de numérotation d'une boucle en précisant
dans quelle boucle se trouve cette erreur (les erreurs consistent en un saut d'un radiateur,
plusieurs radiateurs qui auraient une place identique dans une même boucle...).
Un autre message d'erreur permet d'alerter que les pertes de charges dans une boucle sont
trop importantes. Ce message n'apparaît que lorsque les pertes des charges d'une boucle
sont supérieures à 40 kPa car une valeur supérieure imposerait le surdimensionnement de la
pompe et augmenterait significativement le risque de bruit dans l'installation.
Un dernier message indique à l'utilisateur si certains des radiateurs ne sont pas suffisamment
dimensionnés.
Résultats :
ici sont présentés les résultats en séparant les boucles et en mettant les radiateurs dans l'ordre
réel de distribution. Ces résultats généraux de chaque boucle permettent de connaître le débit et les
pertes de charges. Ces informations permettront ensuite de choisir le circulateur le mieux adapté à
l'installation.
Boucle 1 et boucle 2 :
dans un second temps, la présentation de chaque boucle permet de confirmer par
un “OUI” si le radiateur est suffisamment dimensionné et par un “NON” dans le cas contraire avec et
l'affichage de la puissance P50 minimum du radiateur à installer.
Schéma d’une installation
