18
les radiateurs
3

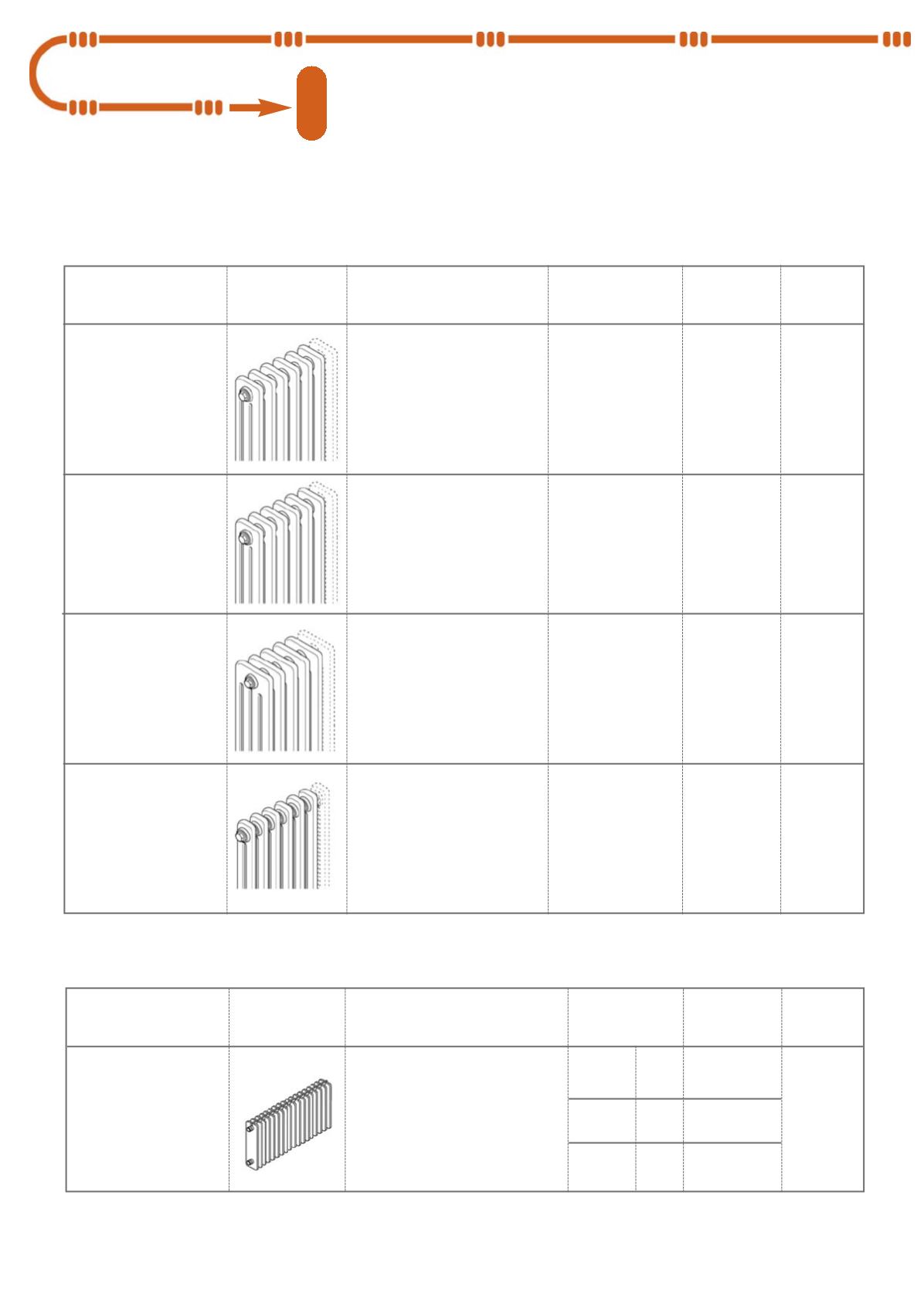

Type de radiateurs Illustration
Dimensions
Puissance
P50 (W/m²)
Puissance
P30 (W/m²)
Radiateur
multi colonnes
acier
Radiateur
multi colonnes
acier
Radiateur
multi colonnes
acier
• 2 colonnes largeur
0,5 m à 1 m
1 570
800
1,3
• Hauteur 0,6 m à 0,75 m
• Profondeur 62 mm
• 3 colonnes largeur
0,6 m à 1 m
2 100
1 050
1,3
• Hauteur 0,6 m à 0,75 m
• Profondeur 100 mm
• 4 colonnes largeur
0,5 m à 1,5 m
2 650
1 370
1,3
• Hauteur 0,6 m à 1,2 m
• Profondeur 136 mm
Radiateurs
multi colonnes
vertical acier
• Hauteur de 1,70 à 2,4 m ~
1 420
740
1,28
• Largeur ~ 0,5 m
• Profondeurs correspondant
généralement à deux
colonnes soit 50 à 60 mm
Pente (n)
d’émission
moyenne
Type de radiateurs Illustration
Dimensions
Lamellaire
Panneau plissé
en acier
Ces radiateurs s’apparentent à
des radiateurs panneaux.
• Hauteurs de 250 mm à 1 m
• Longueur ~ 3 m
• Profondeur : 65, 95 et 120 mm
Pf = 65 1 900
Pf = 95 2 400
Pf = 120 2 800
1 000
1 250
1 450
Pente (n)
d’émission
moyenne
1,3
Puissance
P30 (W/m²)
Puissance
P50 (W/m²)
>
Radiateurs multi colonnes et plissés
}
Puissance en watt par m
2
de surface frontale
}
Puissance en watt par m
2
de surface frontale
